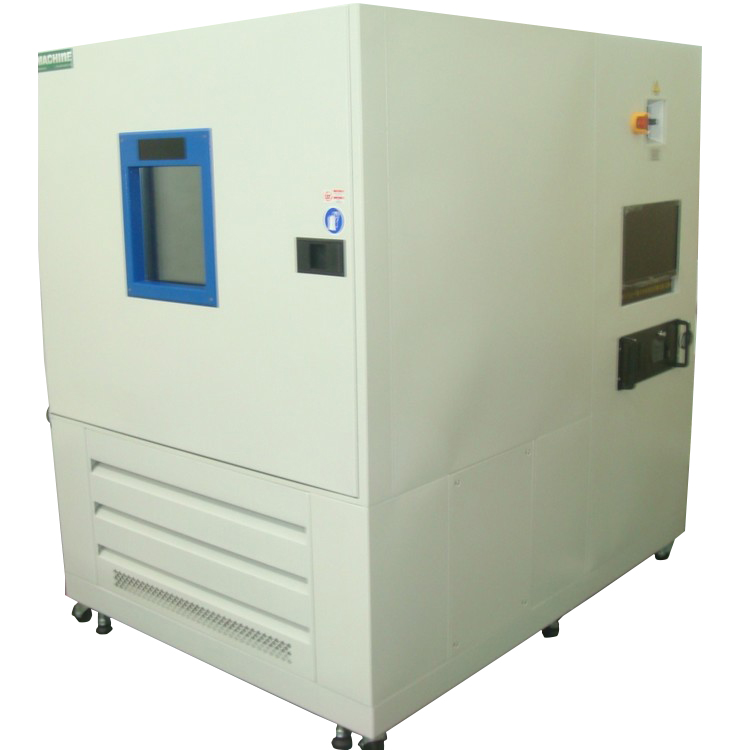

TMJ-9757反复加压试验机

品 名 : 反复加压试验机

型 号 : TMJ- 9757

1. 电源 380V 3Φ  5W 50HZ 50Amp

2. 内箱尺寸: 1000 X 800 X 1000 (WXDXH)mm

外箱尺寸: 1950 X 1300 X 1860 (WXDXH)mm

3. 箱内温度范围 : 20±5℃

4. 内水温度控制范围 : -30~130℃(由50% 乙二醇混和液为介质)

5. 压缩机冷却方式 : 气冷式

本机可执行 :

(1) 破裂试验 : 大于10kg/cm²

(2) 反复加压试验 :

A. 反复压力升降时间 : 小于0.5秒以内

B. 5400回以下 0-4 kg/cm²

26000回以下 0-3 kg/cm²

50000回以下 0-2.6 kg/cm²

50000回以上直至破裂0-2.6 kg/cm²

C. 循环水温度90℃以上，仪表可设定范围RT+10℃ ~100℃ (注 : 以乙二醇混合液可加温至125℃)

D. 箱内环境温度 : 20± 5℃恒温控制

6. 手动排气泵浦 : 以手动方式由泵浦将内水打入测试物做手动排空。

7. 泵浦容量 :  75L /min 。

8. 压力产生装置采变频式系统自动控制水温压力。

9. 泵浦及二元差压式压力及泄漏壹组，以变频器驱动泵浦，压力范围 0~ 20kg/cm²(MAX)

10. 压力传感器 : 英国原装进口压力传感器二组。

11. 压力控制器 :压力斜率控制器压力斜率值0.01~ 5kg/cm² /1分钟

12.高压力自动持压 5分钟设备工作能力 : 0~ 20kg/cm²压力上升及下降时间 0.5秒内完成

持压时间 : 100小时

微量泄漏.于斜率时间周期无法达成即判定泄漏

破裂试验时 : 可调整体当压力到达 10kg/cm² 时 ( 或设定高之高压)自动持压5分钟后再加压至破裂为止。破裂压力自动显示，手动消除。

反复加压试验时 : 高压测试反复 一次时称为一个循环总计 100000循环高压压力高低压各维持 2秒，升降压之时间小于0.5秒关于反复加压及破裂强度皆可测试及设定

13. 蓄水箱材料：SUS 不锈钢大储油量 160L，水箱温度侦测 LED 数字显示，管路末端靠近测试品以 T-TYPE SENSOR 侦测温度并显示

14.

14. 加压侦测系统

A, 1组差压式压力传送器

B. 1 组压力显示器

C. 1组压力磁力式反复阀

注 : 当待测物于装上测试台测试时，第一次需以人工方式将测试物内之空气排出才可工作

15. 反复加压及泄压系统于侦测时全由计时器设定控制，因此时间及次数会有差异( 持压2秒，低压2秒以上) 当任何一组有泄漏产生时，自动停止该组测试 ，

惟计数器仍会有记忆，总次数 ( 每隔 5 ~10次侦测破裂)当3组测试片有一组泄漏时，即判断测试失败)

16. 控制系统 : AMP 系统一套

计算机硬件 80586 主机 , 512 MB RAM , 80.0GB H.D , 17” LCD , 键盘 鼠标 , HP彩色打印机 一台

计算机放置仪器柜一台

测试操作软件

软件功能 : 包含资料处里及机台控制

可显示并列印 : 实时图形显示及切换 : 提供压力-时间

图形动态自动尺寸佳化

可任意设定资料存取路径

具查看及删除资料功能

测试数据单位 : kg/cm² 标准单位

编修完成之公式可于报表编辑器中自由使用输出报表

不限制及数据库管理表格式编辑,、制作 、 存档。

提供拖曳物件式报表编辑器供使用者建立所需要的报表格式，只摽点选表物件置于编辑器画面中即可。报表开放编辑报表完整格式可依使用者自行设定表头资料，报告项目及测试数据并可置放测试图形及公司商标。 可加入设定字型，颜色，对齐模式文字处里功能及自动多页打印。图示操作界面，运用数据库管理测试标准，试品资料 、测试数据公式设定、扩充性强。实时图形切换显示，掌握测试动态，完整性高。运用数据库管理式资料及测试标准，使用者可利用预建的资料或自行修建资料。动态自动转换需要负荷容量

简易完成测试 : 提供测试精灵教导使用者逐步完成测试所需的设定.

l 实时资料显示 ，附时显示机台目前状态

l 测试控制模式采用闭回路智能型模糊控制，涵盖性广远较一般PID 控制准确

l 可设定测试压力，时间及测试次数

l 可执行多阶段测试及大压力测试

l 可控制升降压时间速度

l 可设定持压压力及时间

l 测试往复疲劳测试时可记录4000次数据。间格记录次数可设定

17. 保护开关 : 低油位保护 ，超温保护开关，泵浦过载保

护，可设定无压力时之时间状态保护

注 : 水电工程由买方负责
